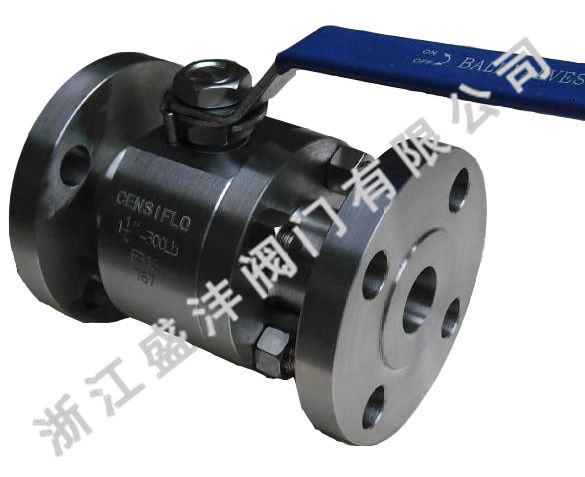

法蘭鍛鋼球閥鍛造材料在zui大額定工作壓力下具有足夠的硬度和強度，使用時沒有固有缺陷。適當?shù)谋诤駴Q定了閥體，法蘭鍛鋼球閥適用于各種高強度螺栓閥系統，易于維護并且在壓力管道閥中具有足夠的壓力。法蘭鍛鋼球閥內部結構經過精心設計，您可以從各種工作條件中進行選擇以提高工作可靠性。
法蘭鍛鋼球閥 Q41F-300LB性能規范
公稱壓力：1.6、2.5、4.0、6.3Mpa
強度試驗：2.4、3.8、6.0、9.5Mpa
密封試驗：1.8、2.8、4.4、7.0Mpa
上密封試驗：1.8、2.8、4.4、7.0Mpa
氣密封試驗：0.6Mpa
公稱尺寸：DN15-DN400(1/2~16”)
閥門主體材料：CF8、CF8M、CF3、CF3M、WCB、WCC、A105、LF2、LCB、LCC
適用介質：水、油、氣、化工、電站等
適用溫度：-29℃~425℃
法蘭鍛鋼球閥 Q41F-300LB設計標準
技術規范：國標
設計標準：GB/T12237
結構長度：GB/T12221
連接法蘭：GB/T9113JB79
試驗與檢驗：GB/T12237JB9092
法蘭鍛鋼球閥 Q41F-300LB主要零件材料
序號 | 材料名稱 | 碳鋼 | 不銹鋼 | |||
1 | 閥體 | A105 | F304 | F304L | F316 | F316L |
2 | 球 | SS304 | SS304L | SS316 | SS316L | |
3 | 閥桿 | SS304 | SS304L | SS316 | SS316L | |
4 | 密封圈 | PTFE、RPTFE | ||||
5 | 墊片 | O型圈, PTFE, 金屬墊片 | ||||
6 | 填料 | PTFE, 金屬墊片 | ||||
7 | 止推墊片 | PTFE | ||||
8 | 定位片 | A283D, 不銹鋼 | ||||
9 | 手柄 | A283D, 不銹鋼 | ||||
10 | 薄型螺母 | 不銹鋼 | ||||
11 | 定位銷 | 不銹鋼 | ||||
12 | 螺母 | A194-2H | A194-8 | A194-8M | ||
13 | 螺栓 | A193-B7 | A193-B8 | A193-B8M | ||
法蘭鍛鋼球閥 Q41F-300LB主要連接尺寸及重量(mm&kg)
通徑 | L | d | D | D1 | D2 | b | f | z-d | H | W | 重量 |
1/2 | 140 | 13 | 95 | 66.5 | 35 | 14.2 | 1.6 | 4-15 | 56 | 130 | 3.3 |
3/4 | 152 | 19 | 117 | 82.5 | 43 | 15.7 | 1.6 | 4-19 | 70 | 160 | 5.6 |
1 | 165 | 25 | 124 | 89 | 51 | 17.5 | 1.6 | 4-19 | 80 | 220 | 6.7 |
1-1/4 | 178 | 32 | 133 | 98.5 | 64 | 19 | 1.6 | 4-19 | 90 | 250 | 9.5 |
1-1/2 | 190 | 38 | 156 | 114.5 | 73 | 20.6 | 1.6 | 4-22 | 100 | 250 | 13.4 |
2 | 216 | 51 | 165 | 127 | 92 | 22.3 | 1.6 | 8-19 | 110 | 290 | 20 |
